| 品牌：JH | 型号：FQ№5.6 | 材质：碳钢 |
| 风机压力：低压风机 | 订货号：317 | 货号：614317 |
| 类型：压入式 | 性能：低噪音风机 | 重量：39kg |
| 转速：1300r/mim | 适用范围：矿井 | 风量：100 |
| 是否跨境货源：否 |
矿用气动压入式轴流局部通风机FQ№5.6 噪音低风量大气动风机
FQ系列矿用气动压入式轴流局部通风机
1 概述
由公司生产的FQ系列矿用气动压入式轴流局部通风机(以下简称为通风机)，是一种由气马达驱动的通风机，通风机结构紧凑，体积小，安装方便，使用安全，噪音小，适用于吹排煤矿井下通风死角，特别是隅角区域聚集的瓦斯和有害气体。通风机的结构特征为煤矿用、隔爆型、轴流式。
通风机执行标准：MT 500-2008《煤矿用气(液)动局部通风机 技术条件》、Q/ZFJ 008-2013《FQ系列矿用气动压入式轴流局部通风机》。
2、 结构及其特点
2.1 总体结构及其工作原理、工作特性。
通风机由导流器、叶轮、气动马达和机壳等部件组成。气动马达安装在机壳内的隔爆腔内，通过传动组与叶轮连接并带动叶轮转动，风流从导流体进入旋转的叶轮，经叶轮加速的气流通过后导叶发生偏转，使风机排出的气流为旋转状，从而吹排巷道内的聚集瓦斯等有害气体。
2.2 主要部件及其作用。
通风机主要由叶轮、机壳、气动马达和集流器等4个主要部件组成。
通风机的机壳、隔爆腔、叶轮、集流器等结构件均采用低碳钢焊接而成，气动马达采用螺栓与机壳内的隔爆腔联接，叶轮由轮毂、叶片焊接而成，通过传动组与气动马达的输出轴联接，使叶轮的重量由传动组承担，大大减轻了气动马达的承载量，提高了风机的使用寿命。
井下压气管道中引出的压气通过胶管与通风机机壳上的气动马达进气口联接后，开启阀门，压气驱动气动马达，带动叶轮旋转，叶轮对空气做功，使空气具有能量后以一定的速度排出风机，在排出风机前在导风板的偏转下，使气流发生旋转。
3。 通风机特点：
3.1采用气动马达驱动，在具有爆炸危险的环境中使用***。
3.2风机叶轮由气体驱动，具备优越的过载保护功能。不会出现如电动机驱动可能发生的***摩擦和刚性损坏等危险现象。
4 技术特性：
4.1 主要性能
通风机具有防爆安全、运转平稳等主要性能。
4.2 主要参数
通风机的主要技术性能参数有：风量Q、全压P、系统效率η、噪声L、转速n等。
FQNo5.6技术参数
风量m3/min：200
全压Pa:350
供气压力MPa: 0.3～0.5
参考耗气量m3/h:41
转速r/min: 1300
叶轮公称直径mm: Ф560
FQ系列矿用气动压入式轴流局部通风机性能参数表
型 号 | 风量 | 全压 | 供气压力 | 参考耗气量 | 转速 | 叶轮公称直径 | 长度 |
m3/min | 全压 | MPa | m3/h | r/min | mm | mm | |
FQNo2.5 | 20 | 38 | 0.3～0.5 | 10 | 1300 | Ф250 | 260 |
FQNo3.55 | 28 | 30 | 0.3～0.5 | 15 | 1300 | Ф355 | 350 |
FQNo5.0 | 180 | 280 | 0.3～0.5 | 32 | 1300 | Ф500 | 500 |
FQNo5.6 | 200 | 350 | 0.3～0.5 | 41 | 1300 | Ф560 | 520 |

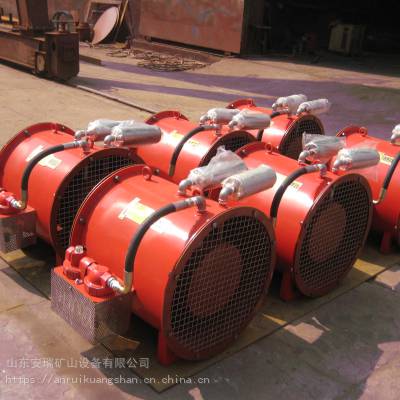

FQ系列矿用气动压入式轴流局部通风机的图片：
矿用气动压入式轴流局部通风机FQ№5.6 噪音低风量大气动风机
矿用气动压入式轴流局部通风机FQ№5.6 噪音低风量大气动风机
矿用气动压入式轴流局部通风机FQ№5.6 噪音低风量大气动风机
